Wikus

CUBOGRIT U

Pílový pás so segmentovou vrstvou CBN

Zrnité ostrie (B-6), (B-8), (B-12), (B-30), (B-20)

Zmiešané materiály

Rozmer 10 x 0,50 - 100 x 1,10 mm

Informácie o produkte Technické údaje Prehľad materiálov

Použitie

kalenej rýchloreznej ocele (HSS), cementačnej ocele
vysokolegovanej nástrojovej ocele > 55 HRC
materiály povlakované železným prachom, tvrdá liatina, stelit
materiály veľkých rozmerov

Výhody

veľká zubová medzera pre obrúsený materiál
individuálna segmentová geometria diamantovej vrstvy (špeciálne ozubenie)
krátky rezný čas vďaka vynikajúcemu výkonu

Vlastnosti

rôzne frézované segmenty s vrstvou CBN na hranách
nosný pás vyrobený z legovaním zušľachtenej ocele

CUBOGRIT U — Pílový pás so segmentovou vrstvou CBN

WIKUS rozširuje svoje portfólio pílových pásov so zrnitým ostrím o nový produkt CUBOGRIT, ktorý ako rezný materiál využíva kubický nitrid bóru (CBN). Kubický nitrid bóru je druhý najtvrdší známy materiál, ku ktorého vlastnostiam patrí vysoká tvrdosť a pevnosť a taktiež tepelná a chemická odolnosť. Vďaka týmto vlastnostiam sú pílové pásy CUBOGRIT ideálne na spoľahlivé spracovanie kalených železných materiálov a tvrdých zliatin i zliatin vyrobených pomocou 3D tlače. S CUBOGRIT je možné teraz hospodárne rezať aj najtvrdšie materiály až do 70 HRC.

Minimálne požiadavky na strane stroja:

rezná rýchlosť cez 1200 m/min
vysoká stabilita stroja
vysoký krútiaci moment hnacieho motora

Aby ste dosiahli optimálny a efektívny výsledok pre vašu aplikáciu rezania, radi s vami prediskutujeme možné kombinácie zrnitosti, rozmerov pílového pásu a tiež prevádzkových a všeobecných podmienok. Naši špecialisti vás budú radi kontaktovať.

CUBOGRIT U je k dispozícii aj s telom zo špeciálnej nehrdzavejúcej ocele ako CUBOGRIT U VA.

Táto verzia ponúka nasledujúce výhody:

možnosť chladenia čistou vodou
bez výskytu korózie pri dlhšej odstávke stroja

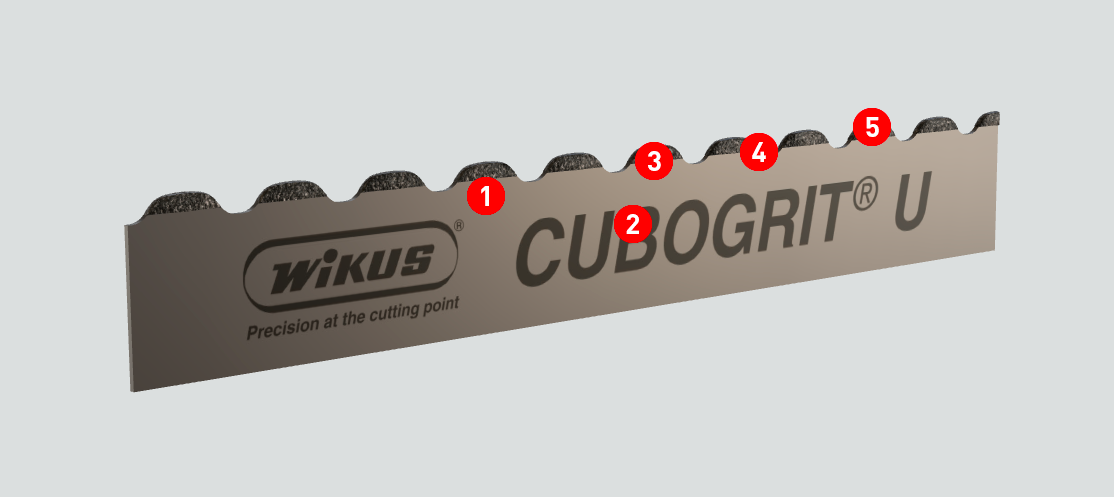

Prispôsobená individuálna geometria rezných hrán.
Telo vyrobené z legovanej alebo nerezovej ocele s vysokou flexibilitou na dosiahnutie vysokého výkonu.
Frézované segmenty s vrstvou z CBN pre materiály veľkých rozmerov.
Vysoká tepelná a chemická odolnosť rezných hrán.
Kubický nitrid bóru určený pre materiály s vysokou pevnosťou v ťahu.

#784 CUBOGRIT U

Rozmery	Hrubosť zrna
šírka x hrúbka	602	252	126	91
10 x 0,50	B-6	B-6	B-6	B-6
13 x 0,50	B-8	B-8	B-8	B-8
13 x 0,65	B-8	B-8	B-8	B-8
16 x 0,50	B-8	B-8	B-8	B-8
20 x 0,80	B-8	B-8	B-8	B-8
27 x 0,50	B-12	B-12	B-12	B-12
27 x 0,70	B-12, B-30	B-12, B-30	B-12, B-30	B-12, B-30
27 x 0,90	B-12	B-12	B-12	B-12
34 x 1,10	B-20	B-20	B-20	B-20
41 x 0,50	B-20	B-20	B-20	B-20
41 x 0,80	B-20	B-20	B-20	B-20
41 x 1,30	B-20	B-20	B-20	B-20
50 x 0,90	B-20	B-20	B-20	B-20
54 x 1,10	B-20	B-20	B-20	B-20
67 x 1,60	B-30	B-30	B-30	B-30
80 x 1,10	B-12	B-12	B-12	B-12
100 x 0,90	B-12	B-12	B-12	B-12
100 x 1,10	B-12, B-30	B-12, B-30	B-12, B-30	B-12, B-30
Dĺžka rezu v mm v plnom materiáli:	260 - 650	215 - 550	200 - 525	185 - 500
